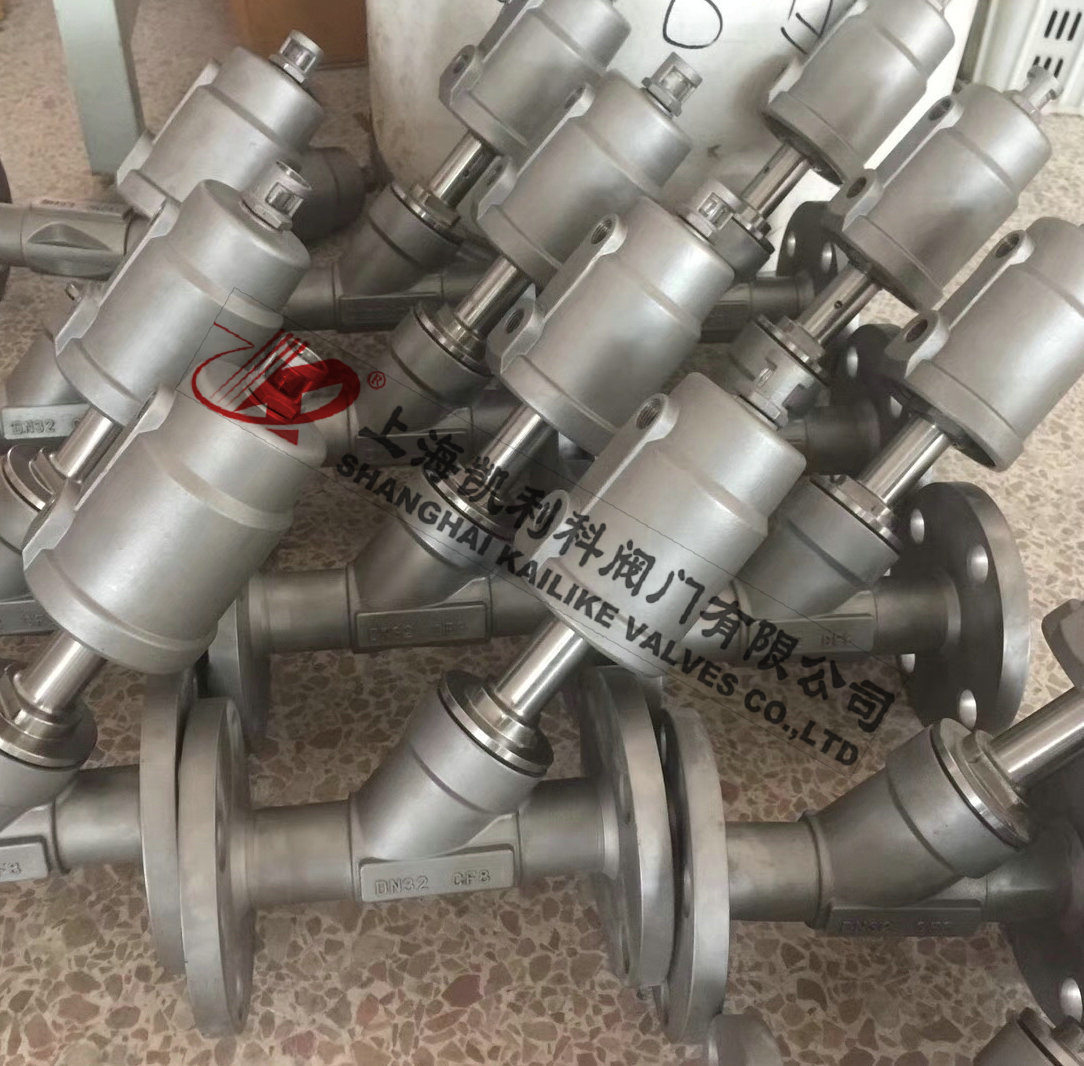

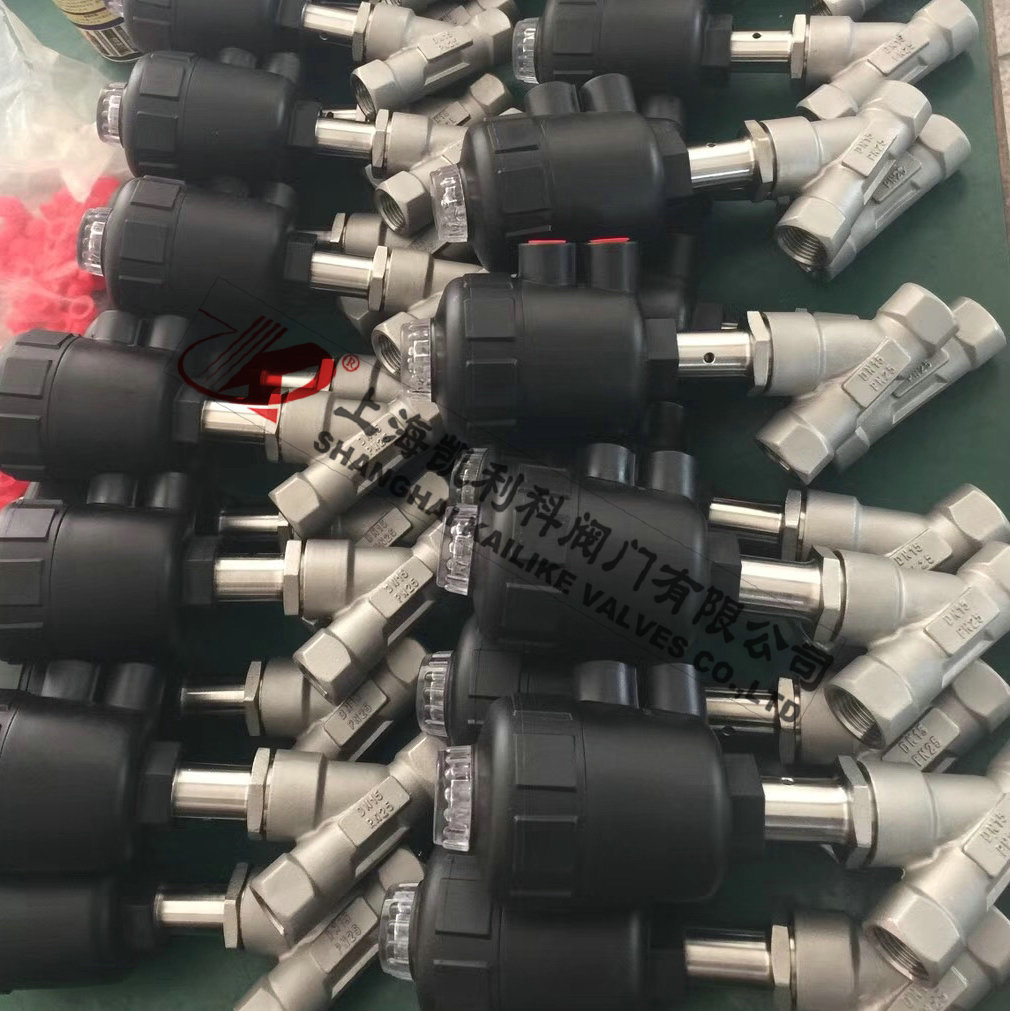

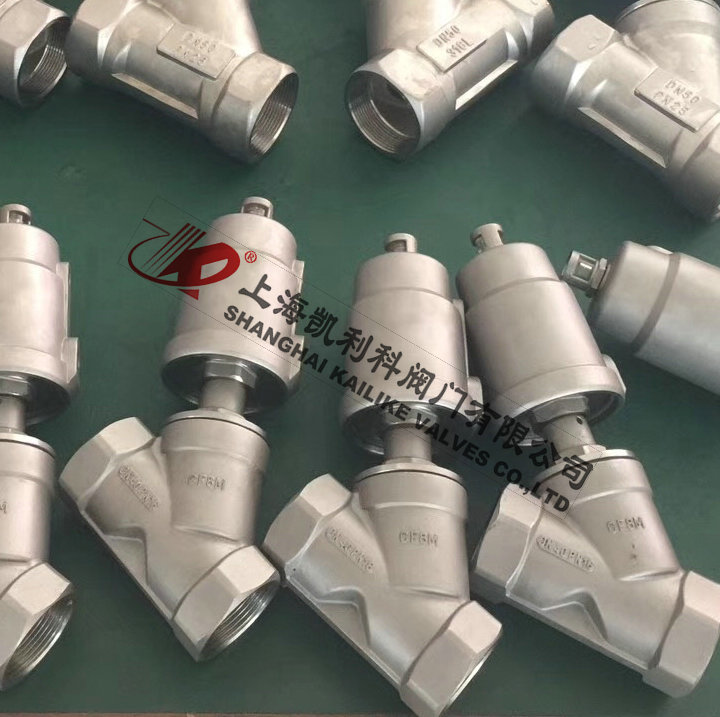

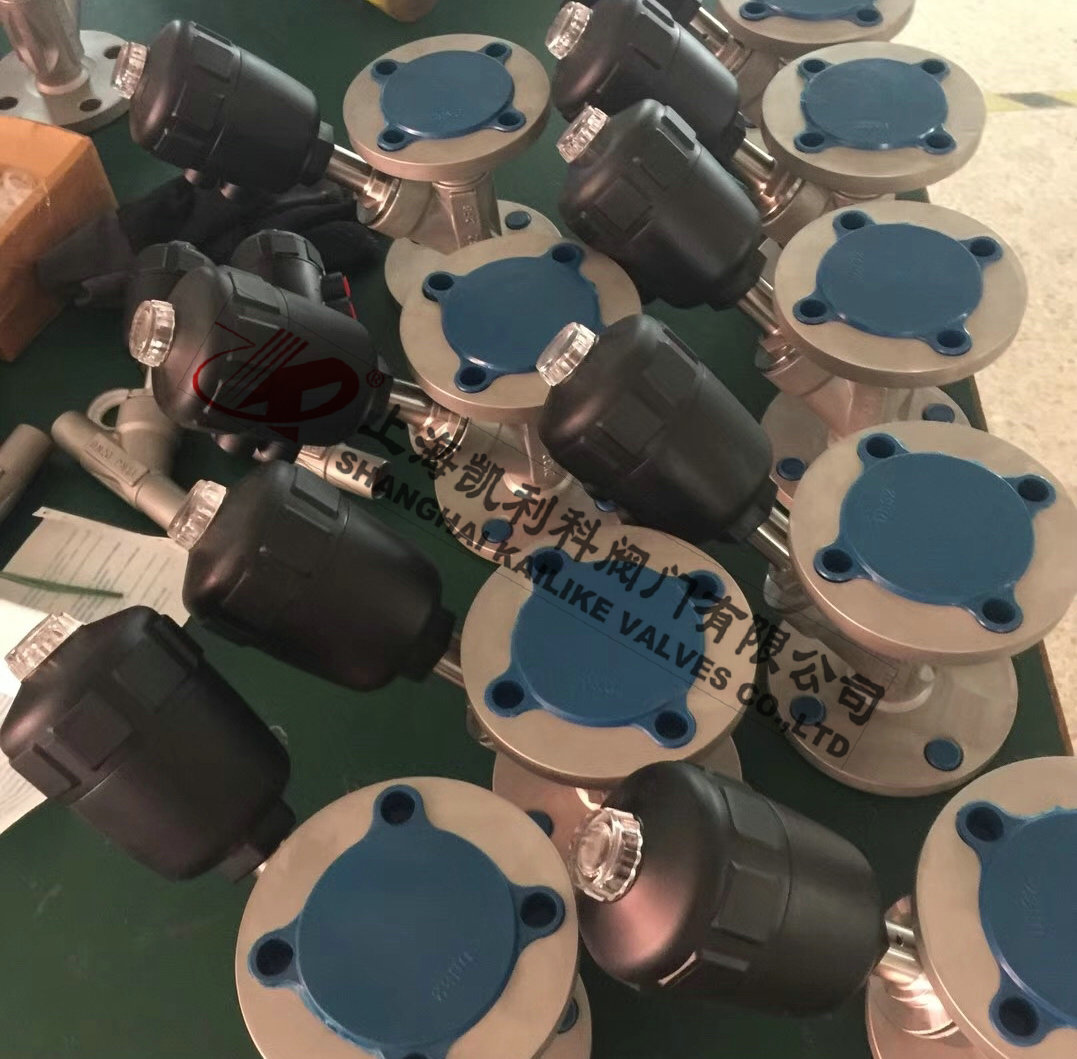

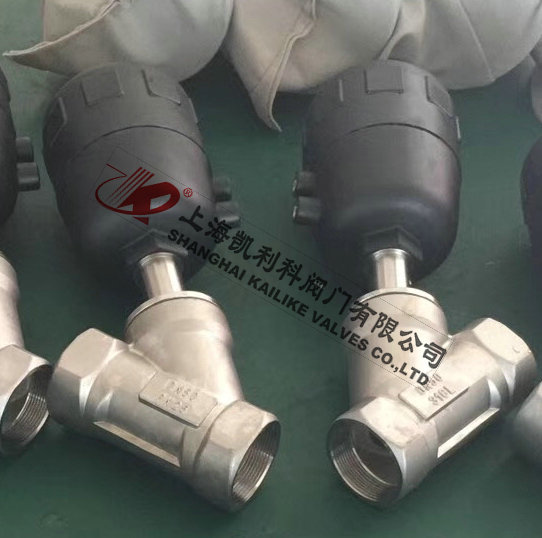

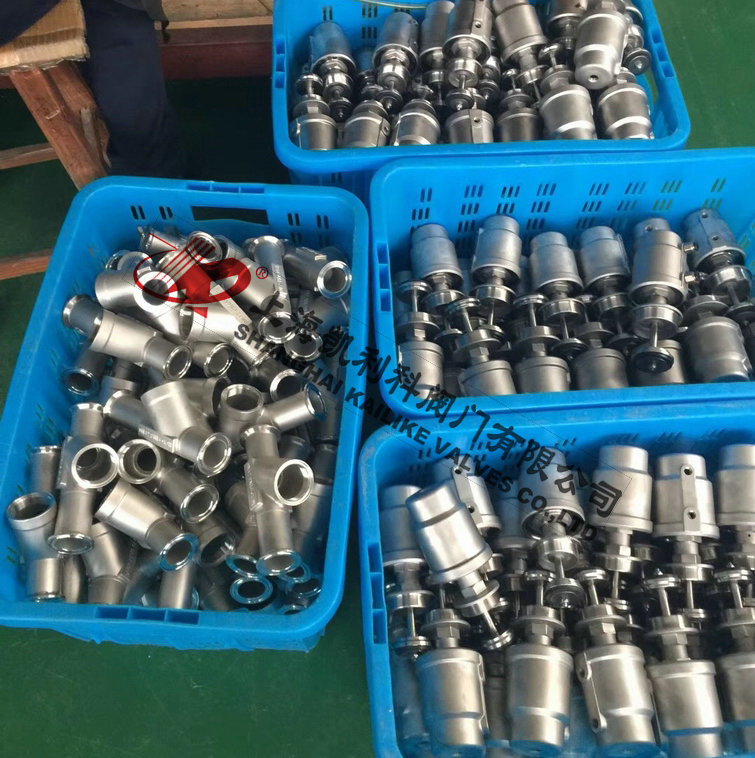

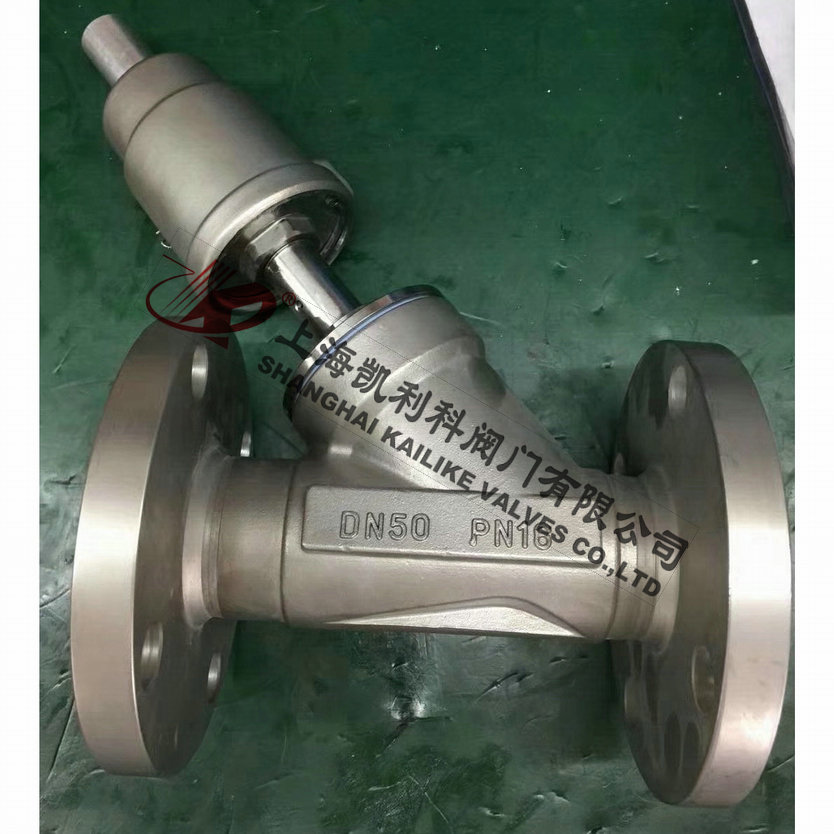

JF2000氣動角座閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代氣動角座閥。主要用于自動化工業控制流體水、油、空氣、蒸氣、液體、氣體等。使用安全、免維護、壽命長的優點。廣泛應用于食品、制藥、啤酒、飲料、生物工程、水處理、日化、印染、機械設備、制氮制氧、自動化設備、石油石化等領域。
| 產品名稱： | 氣動角座閥 | 產品型號： | JF2000 |
| 公稱通徑： | DN15～DN100 | 結構形式： | 活塞式 |
| 公稱壓力： | 1.6MPa～2.5MPa | 連接方式： | 法蘭、內螺紋、焊接、快裝卡箍 |
| 適用溫度： | -29ºC～+350ºC | 驅動方式： | 氣動（氣開、氣閉） |
| 閥體材質： | 不銹鋼304、304L、316、316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、空氣、液體、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 氣缸 | 氣缸材質 | 密封 | 溫度 | 連接方式 |
| JF2000-DRF | 單作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 法蘭 |
| JF2000-DRW | 單作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 內螺紋 |
| JF2000-DRH | 單作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-DRK | 單作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 快裝卡箍式 |

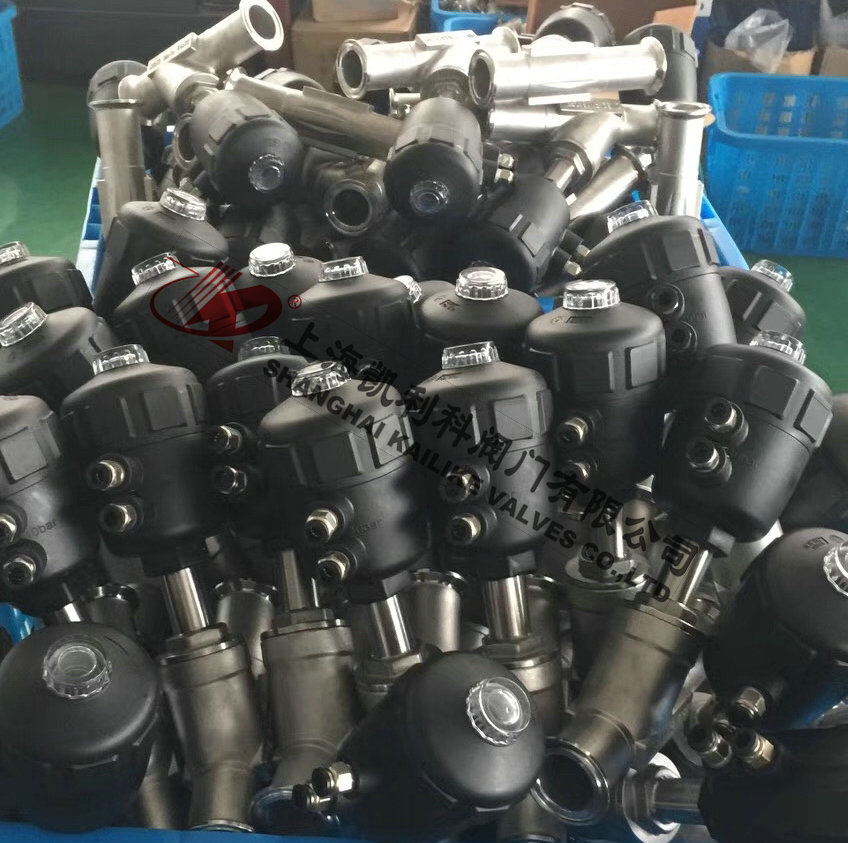

| JF2000-DSF | 單作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 法蘭 |
| JF2000-DSW | 單作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 內螺紋 |
| JF2000-DSH | 單作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-DSK | 單作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 快裝卡箍式 |
| 型號 | 氣缸 | 氣缸材質 | 密封 | 溫度 | 連接方式 |
| JF2000-SRF | 雙作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 法蘭 |
| JF2000-SRW | 雙作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 內螺紋 |
| JF2000-SRH | 雙作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-SRK | 雙作用 | 不銹鋼頭 | PTFE/FKM | -29℃~+180℃ | 快裝卡箍式 |
| JF2000-SSF | 雙作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 法蘭 |
| JF2000-SSW | 雙作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 內螺紋 |
| JF2000-SSH | 雙作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 焊接式 |
| JF2000-SSK | 雙作用 | 塑料頭 | PTFE/FKM | -29℃~+180℃ | 快裝卡箍式 |
|
閥體材質可選：不銹鋼304、不銹鋼304L、不銹鋼316、不銹鋼316L 產品認證：ISO9001：2008，CE 認證。可定制≥350℃高溫型。 |
|||||
| 型號Size | 規格D | 執行器mm | L | A | H | E |
| DN15 | 1/2'' | φ50 | 68 | 133 | 126 | 62 |
| DN20 | 3/4'' | φ50 | 75 | 137 | 131 | 62 |
| DN25 | 1'' | φ63 | 90 | 170 | 165 | 76 |
| DN32 | 1 1/4'' | φ63 | 110 | 180 | 175 | 76 |
| DN40 | 1 1/2'' | φ63 | 115 | 190 | 178 | 76 |
| DN50 | 2'' | φ80 | 135 | 235 | 210 | 96 |
| DN65 | 2 1/2'' | φ100 | 185 | 307 | 283 | 114 |
| DN80 | 3'' | φ100 | 210 | 320 | 295 | 114 |
| 型號Size | 執行器mm | L | D | d | A | H | E |
| DN15 | φ50 | 120 | 20.0 | 19.0 | 150 | 135 | 62 |
| DN20 | φ50 | 125 | 25.5 | 24.0 | 160 | 142 | 62 |
| DN25 | φ63 | 145 | 31.0 | 30.0 | 195 | 172 | 76 |
| DN32 | φ63 | 156 | 38.0 | 37.0 | 200 | 175 | 76 |
| DN40 | φ63 | 185 | 47.0 | 45.5 | 207 | 180 | 76 |
| DN50 | φ80 | 200 | 58.0 | 56.5 | 240 | 205 | 96 |
| DN65 | φ100 | 228 | 77.5 | 75.0 | 319 | 275 | 114 |
| DN80 | φ100 | 245 | 92.0 | 90.0 | 337 | 290 | 114 |
| 型號Size | 執行器mm | L | D | A | H | E |
| DN15 | φ50 | 120 | 50.5 | 150 | 135 | 62 |
| DN20 | φ50 | 140 | 50.5 | 163 | 142 | 62 |
| DN25 | φ63 | 160 | 50.5 | 190 | 172 | 76 |
| DN32 | φ63 | 75 | 50.5 | 203 | 175 | 76 |
| DN40 | φ63 | 190 | 64.0 | 210 | 180 | 76 |
| DN50 | φ80 | 210 | 77.5 | 245 | 205 | 96 |
| DN65 | φ100 | 225 | 91.0 | 317 | 275 | 114 |
| DN80 | φ100 | 255 | 106.0 | 342 | 290 | 114 |
| 型號Size | 執行器mm | L | T | f | D | C | B | N-φd | A | H | E |
| DN15 | φ50 | 120 | 14 | 2 | 95 | 65 | 40 | 4-φ14 | 160 | 145 | 62 |
| DN20 | φ50 | 130 | 14 | 2 | 105 | 75 | 50 | 4-φ14 | 165 | 153 | 62 |
| DN25 | φ63 | 140 | 14 | 2 | 115 | 85 | 60 | 4-φ14 | 205 | 178 | 76 |
| DN32 | φ63 | 150 | 16 | 2 | 135 | 100 | 70 | 4-φ18 | 215 | 180 | 76 |
| DN40 | φ63 | 180 | 16 | 2 | 145 | 110 | 80 | 4-φ18 | 220 | 205 | 76 |
| DN50 | φ80 | 195 | 16 | 2 | 160 | 125 | 95 | 4-φ18 | 235 | 213 | 96 |
| DN65 | φ100 | 230 | 18 | 2 | 185 | 145 | 115 | 4-φ18 | 320 | 275 | 114 |
| DN80 | φ100 | 250 | 18 | 2 | 195 | 165 | 130 | 8-φ18 | 340 | 290 | 114 |
| 型號Size | 規格D | 執行器mm | L | A | H | E |
| DN15 | 1/2'' | φ50 | 85 | 172 | 137 | 64 |
| DN20 | 3/4'' | φ50 | 95 | 180 | 144 | 64 |
| DN25 | 1'' | φ63 | 105 | 215 | 181 | 80 |
| DN32 | 1 1/4'' | φ63 | 120 | 220 | 185 | 80 |
| DN40 | 1 1/2'' | φ63 | 130 | 225 | 190 | 80 |
| DN50 | 2'' | φ80 | 150 | 270 | 215 | 100 |
| DN65 | 2 1/2'' | φ100 | 185 | 252 | 300 | 126 |
| DN80 | 3'' | φ100 | 210 | 368 | 340 | 126 |
| 型號Size | 執行器mm | L | D | d | A | H | E |
| DN15 | φ50 | 120 | 20.0 | 19.0 | 165 | 145 | 64 |
| DN20 | φ50 | 125 | 25.5 | 24.0 | 167 | 150 | 64 |
| DN25 | φ63 | 145 | 31.0 | 30.0 | 210 | 183 | 80 |
| DN32 | φ63 | 156 | 38.0 | 37.0 | 215 | 185 | 80 |
| DN40 | φ63 | 185 | 47.0 | 45.5 | 232 | 195 | 80 |
| DN50 | φ80 | 200 | 58.0 | 56.5 | 262 | 230 | 100 |
| DN65 | φ100 | 228 | 77.5 | 75.0 | 319 | 290 | 126 |
| DN80 | φ100 | 245 | 92.0 | 90.0 | 360 | 315 | 126 |
| 型號Size | 執行器mm | L | D | A | H | E |
| DN15 | φ50 | 120 | 50.5 | 165 | 145 | 64 |
| DN20 | φ50 | 140 | 50.5 | 175 | 150 | 64 |
| DN25 | φ63 | 160 | 50.5 | 215 | 183 | 80 |
| DN32 | φ63 | 175 | 50.5 | 225 | 185 | 80 |
| DN40 | φ63 | 190 | 64.0 | 235 | 195 | 80 |
| DN50 | φ80 | 210 | 77.5 | 270 | 205 | 100 |
| DN65 | φ100 | 225 | 77.5 | 315 | 290 | 126 |
| DN80 | φ100 | 255 | 91.0 | 362 | 315 | 126 |
| 型號Size | 執行器mm | L | T | f | D | C | B | N-φd | A | H | E |
| DN15 | φ50 | 120 | 14 | 2 | 95 | 65 | 40 | 4-φ14 | 165 | 145 | 64 |
| DN20 | φ50 | 130 | 14 | 2 | 105 | 75 | 50 | 4-φ14 | 170 | 150 | 64 |
| DN25 | φ63 | 140 | 14 | 2 | 115 | 85 | 60 | 4-φ14 | 210 | 183 | 80 |
| DN32 | φ63 | 150 | 16 | 2 | 135 | 100 | 70 | 4-φ18 | 220 | 185 | 80 |
| DN40 | φ63 | 180 | 16 | 2 | 145 | 110 | 80 | 4-φ18 | 230 | 195 | 80 |
| DN50 | φ80 | 195 | 16 | 2 | 160 | 125 | 95 | 4-φ18 | 260 | 230 | 100 |
| DN65 | φ100 | 230 | 18 | 2 | 185 | 145 | 115 | 4-φ18 | 320 | 290 | 126 |
| DN80 | φ100 | 250 | 18 | 2 | 195 | 165 | 130 | 8-φ18 | 360 | 315 | 126 |
聲明：【JF2000氣動角座閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的JF2000氣動角座閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
